Wiązka haka 12/24V z HERMETYCZNYM modułem 13-pin

Wiązka haka 12/24V z HERMETYCZNYM modułem 13-pin

Moduł o podstawowej funkcjonalności TBM-DB zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na oświetleniu przyczepy. Moduł ten poprawnie obsługuje również sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").

Cechy wyróżniające moduł TBM-DB-G13-8 to:

• obsługa instalacji samochodowej (i przyczepy) 12V jak i 24V (musi być zachowana zgodność napięcia zasilania);
• hermetyczna obudowa umożliwiająca montaż na zewnątrz pojazdu;
• możliwość ta ma szczególnie znaczenie w przypadku samochodów ciężarowych, dostawczych itp.
• obsługa świateł żarówkowych oraz LED w samochodzie jak i na przyczepie.

Podstawowa kompletacja zestawu to moduł sterujący i wiązka przewodów dla sygnałów wejściowych. Hermetyczna obudowa modułu z serii TBM została stworzona z myślą o producentach zabudów. Ze względu na to moduł przewidziany jest do montażu na zewnątrz pojazdu, co ma szczególne znaczenie w przypadku samochodów ciężarowych, dostawczych, platform, lawet itp.

Posiada rozwiązania, na które czekaliście od lat: obsługa instalacji samochodowej (i przyczepy) 12V jak i 24V (pod warunkiem zachowana zgodności napięcia zasilania samochodu i przyczepy); hermetyczna obudowa umożliwiająca montaż na zewnątrz pojazdu; obsługa świateł żarówkowych oraz LED w samochodzie jak i na przyczepie.

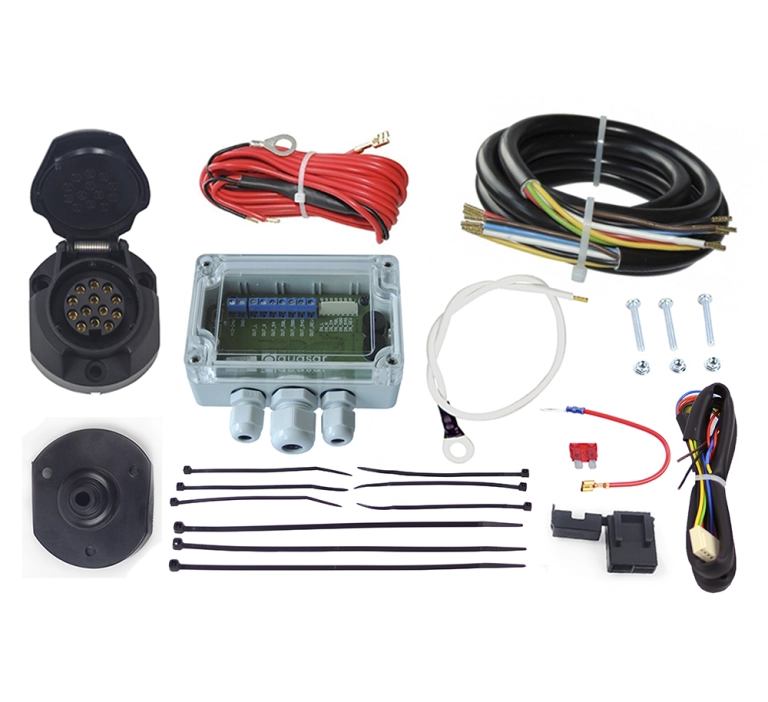

Skład zestawu wiązki Quasar z modułem TBM-DB-G13-8:

1. Hermetyczny moduł
2. Wiązka przewodów sygnałowych o długości 30 cm zakończone wtyczką wejściową do modułu
3. Kabel zasilający o długości 6.5 mb z wejściem bezpiecznika zakończonym oczkiem
4. Kabel masy o długości 30 cm zakończony oczkiem
5. Wiązka przewodów końcowych o długości 1.5 mb + gniazdo 13-pin + uszczelka

Podstawowe funkcje modułu Obciążenie prądowe wejść ≤2 mA Współpracuje z oświetleniem LED i jednowłóknowym samochodu Obsługuje instalację samochodową ze zmiennym napięciem zasilania lamp (PWM) Współpracuje z oświetleniem LED i żarówkowym przyczepy Steruje światłem wstecznym przyczepy Sposób obsługi tylnych świateł przeciwmgłowych samochodu Sterowanie światłem przeciwmgłowym przyczepy: bezpośrednie

DANE TECHNICZNE MODUŁU HAKA 12/24V
