Hak holowniczy MG HS II też Hybryda 2024-

Montaż haka holowniczego Auto-Hak MG03V w samochodzie MG HS II

Przygotowanie tylnej części pojazdu

Aby zamontować hak Auto-Hak MG03V w samochodzie MG HS II, pracę zaczyna się od przygotowania tylnej części pojazdu. Najpierw otwiera się bagażnik i zdejmuje się górną osłonę oraz dolny próg bagażnika, aby uzyskać dostęp do mocowań znajdujących się pod spodem. Następnie odkręca się i wyjmuje boczne elementy tapicerki, które mocują zderzak w górnej części.

Demontaż zderzaka i przygotowanie do montażu haka

Usunięcie śrub, kołków i zdjęcie zderzaka

Po zdjęciu wewnętrznych osłon można rozpocząć demontaż zderzaka. Najpierw usuwa się plastikowe kołki i śruby znajdujące się po obu stronach nadkoli. Kolejny krok to odkręcenie mocowań od spodu pojazdu. Po zwolnieniu wszystkich zaczepów zderzak ostrożnie odciąga się na siebie i zdejmuje, odkładając go w bezpieczne miejsce.

Odsłonięcie strefy montażowej haka

Po zdjęciu zderzaka odsłania się tylna część konstrukcji pojazdu. Usuwa się oryginalne plastikowe wzmocnienia oraz elementy zasłaniające miejsce przeznaczone do montażu haka. To przygotowuje przestrzeń do instalacji wsporników.

Instalacja elementów konstrukcyjnych haka Auto-Hak MG03V

Montaż wsporników bocznych

Następnie przykłada się stalowe wsporniki boczne z zestawu Auto-Hak MG03V do konstrukcji samochodu. Wsporniki ustawia się symetrycznie po obu stronach i wstępnie przykręca śrubami, aby uzyskać stabilną pozycję do dalszego montażu.

Montaż głównej belki haka

Kolejnym krokiem jest wsunięcie głównej belki haka pomiędzy zamocowane wsporniki. Otwory montażowe belki i wsporników muszą zostać ustawione dokładnie w jednej osi. Gdy belka jest właściwie ustawiona, wszystkie śruby dokręca się stopniowo i równomiernie. Solidne skręcenie konstrukcji jest kluczowe, ponieważ belka przenosi wszystkie siły działające podczas holowania.

Montaż kuli haka i instalacji elektrycznej

Montaż kuli haka oraz uchwytu gniazda

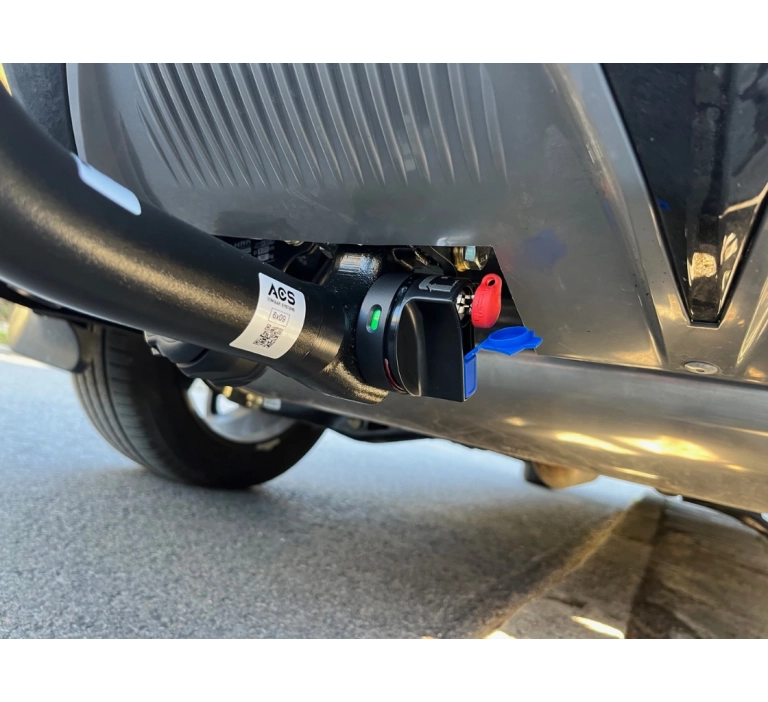

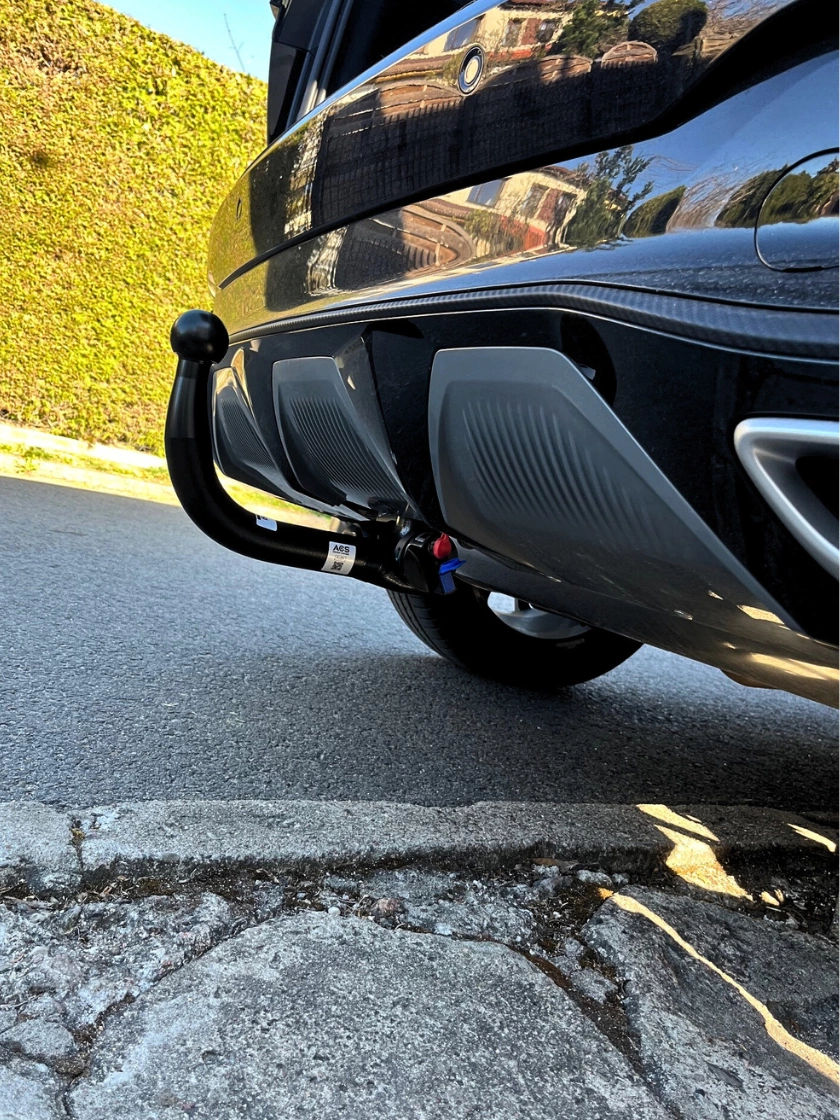

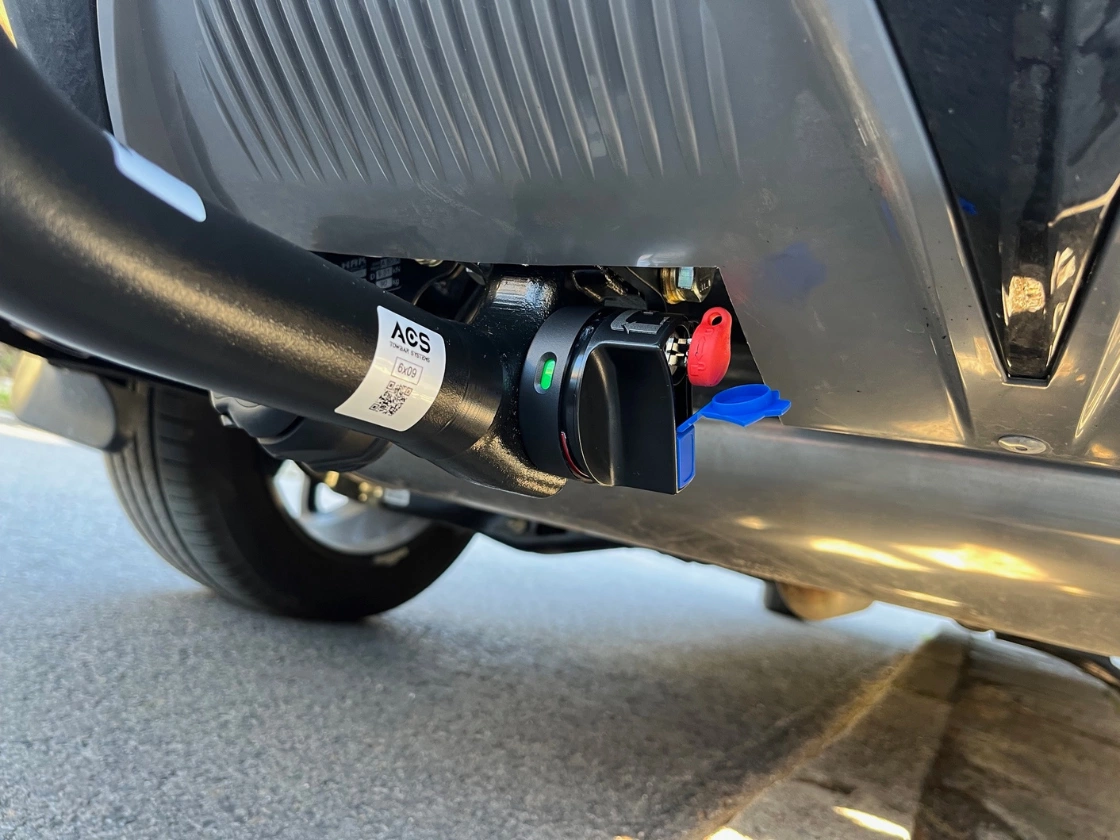

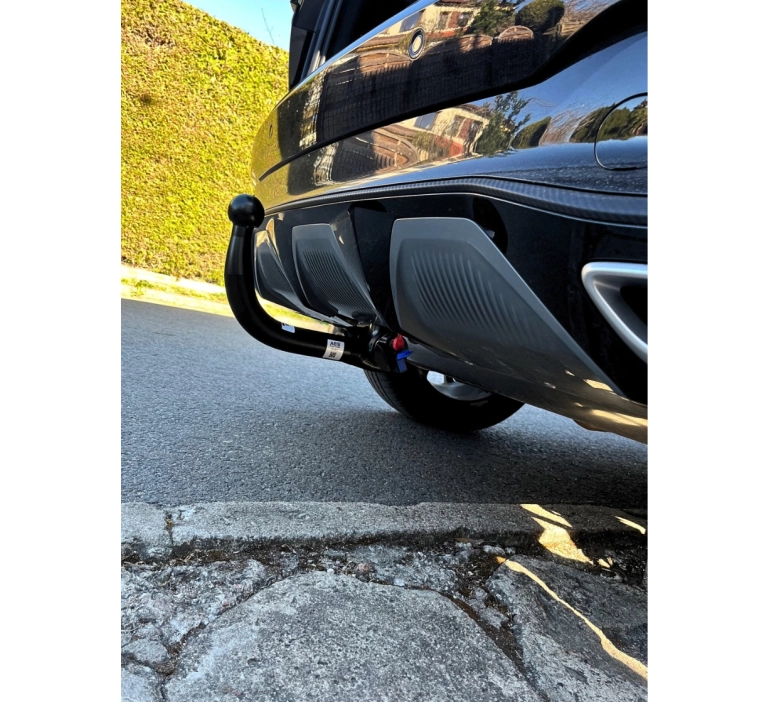

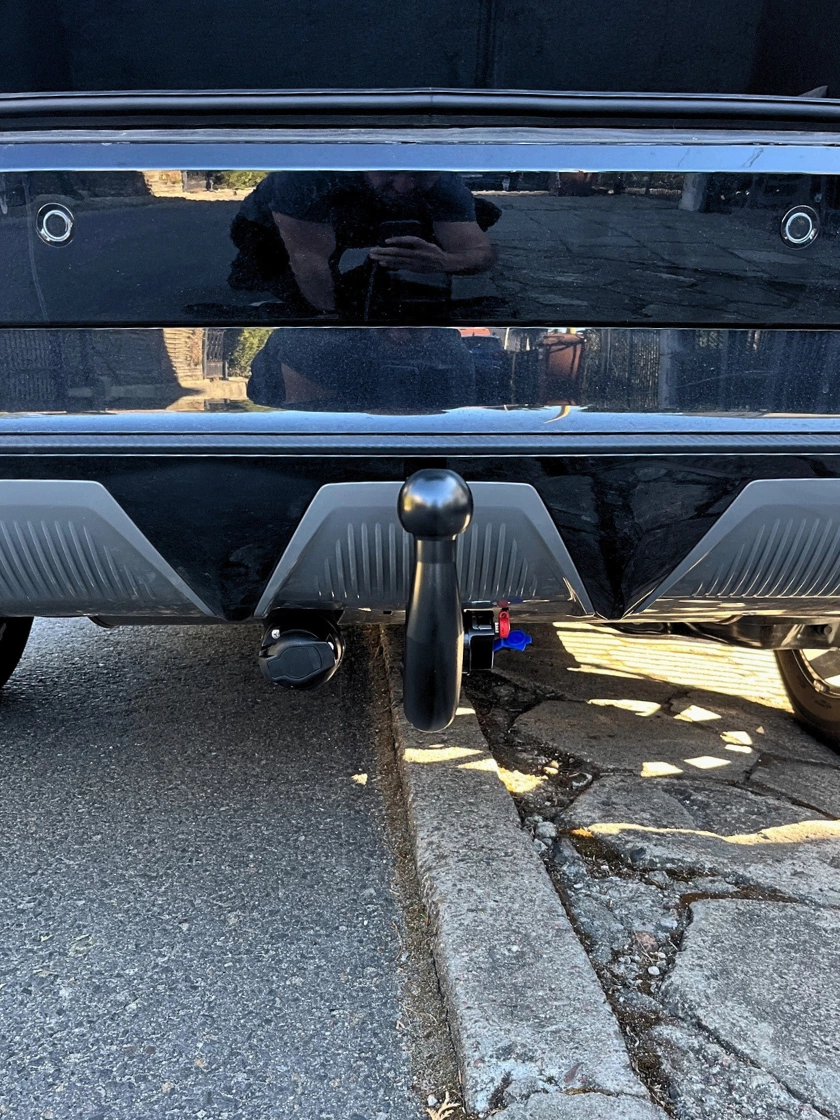

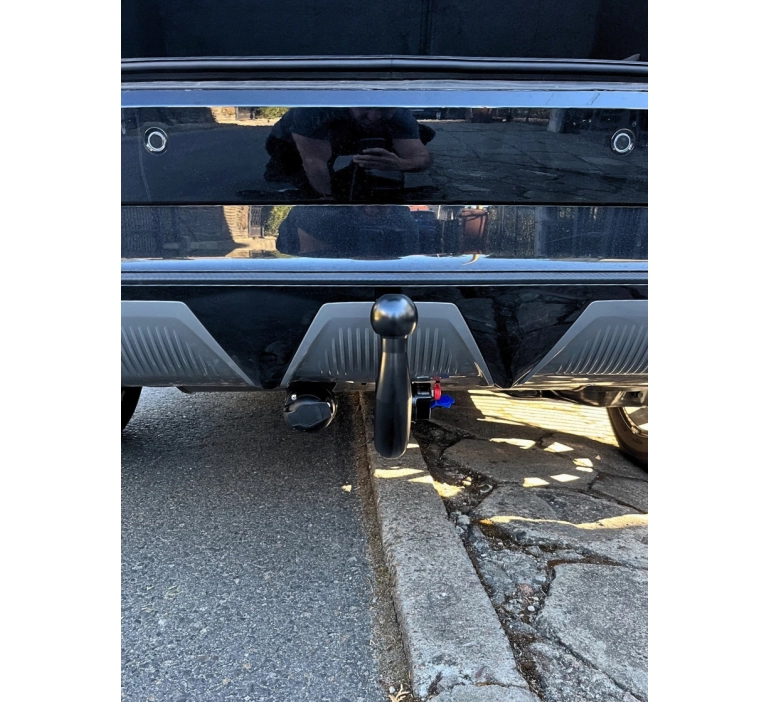

W kolejnym etapie montuje się metalową płytkę przeznaczoną do zamocowania gniazda elektrycznego, a następnie przykręca się kulę haka. Wszystkie elementy muszą być ustawione stabilnie i dokręcone odpowiednimi śrubami, co zapewnia bezpieczne podłączenie przyczepy lub platformy rowerowej.

Podłączenie wiązki elektrycznej 7-pin lub 13-pin

Po zamocowaniu haka można przystąpić do montażu wiązki elektrycznej. Instrukcja do modelu MG03V nie zawiera szczegółowego opisu instalacji, ponieważ sposób podłączenia zależy od wyboru wiązki. W przypadku wiązki dedykowanej do MG HS II montaż odbywa się poprzez wpięcie fabrycznych złączy. W przypadku wiązki uniwersalnej przewody podłącza się zgodnie ze schematem świateł i normą ISO.

Końcowy montaż zderzaka i kontrola haka holowniczego

Montaż zderzaka po instalacji haka

Po instalacji elektrycznej zderzak umieszcza się z powrotem w prowadnicach, wciska w zaczepy i przykręca wszystkimi elementami mocującymi. Następnie montuje się ponownie plastikowe osłony oraz tapicerkę bagażnika.

Finalna kontrola i bezpieczeństwo użytkowania

Na koniec wykonuje się kontrolę wszystkich śrub i połączeń oraz sprawdza, czy zamontowany hak holowniczy nie koliduje z żadnymi elementami pojazdu. Producent zaleca ponowne sprawdzenie dokręcenia śrub po przejechaniu około 1000 kilometrów. Po tej procedurze hak Auto-Hak MG03V jest w pełni gotowy do bezpiecznego użytkowania i umożliwia holowanie przyczep o masie do 1750 kg.
