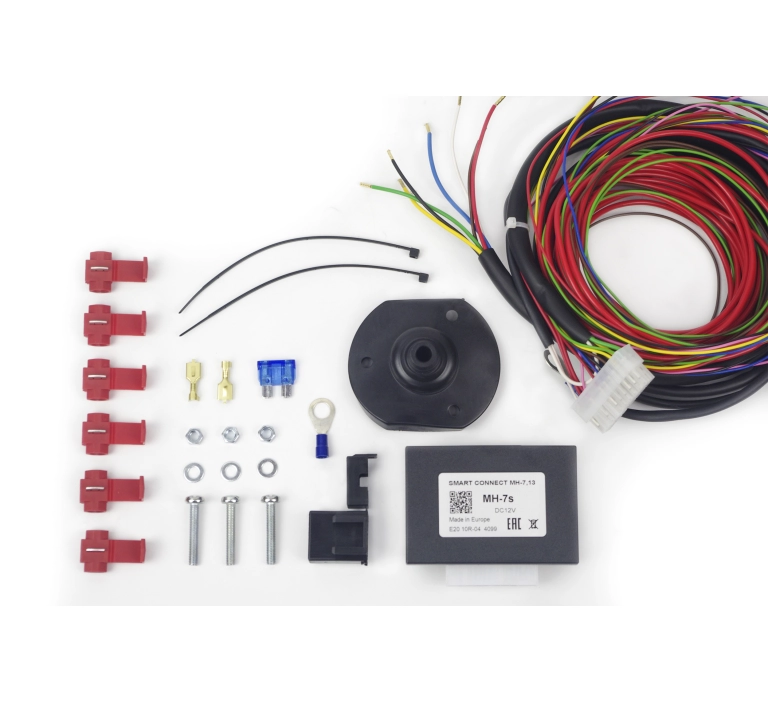

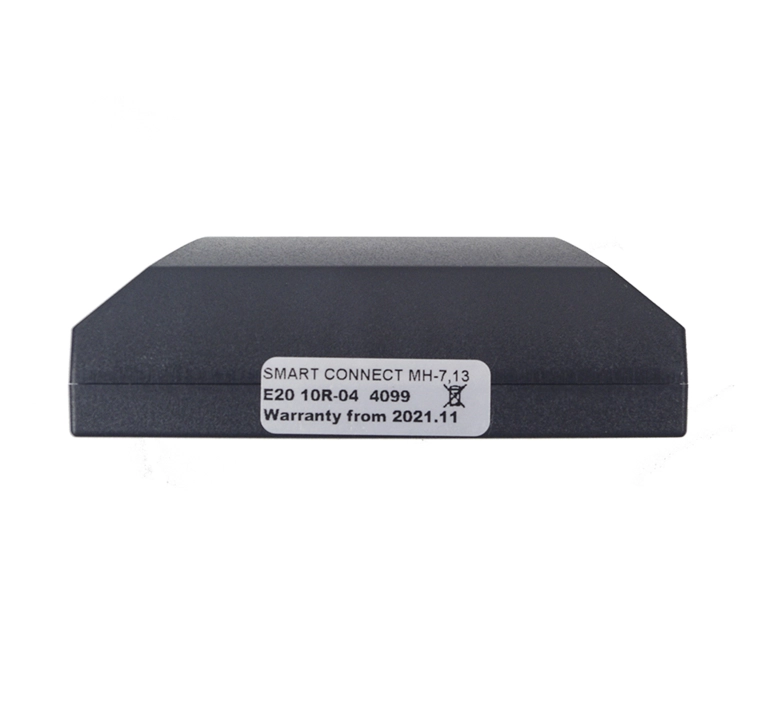

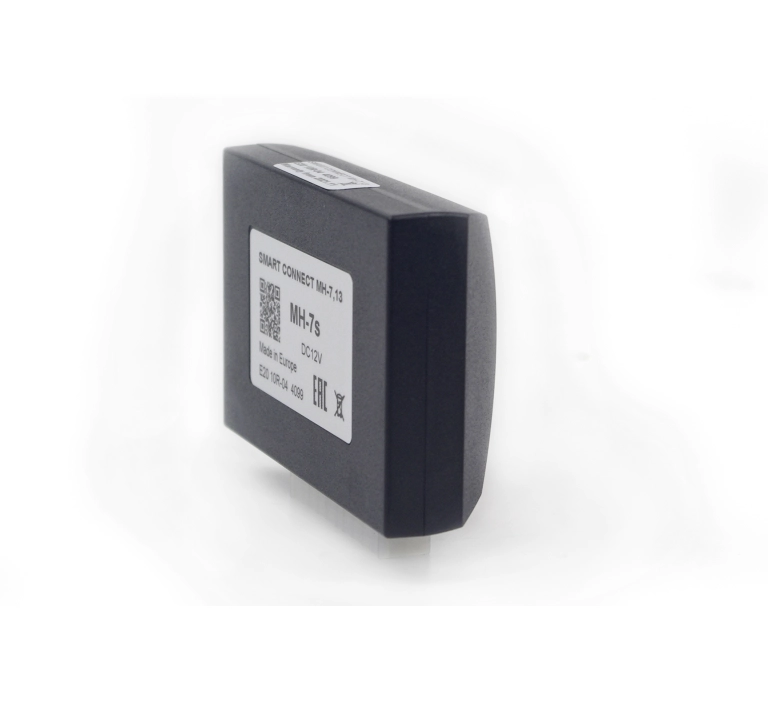

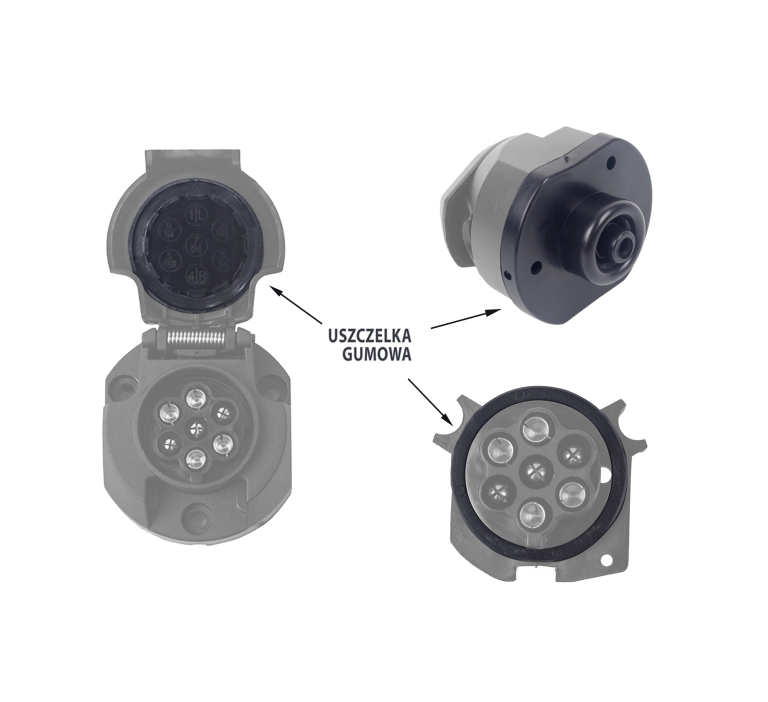

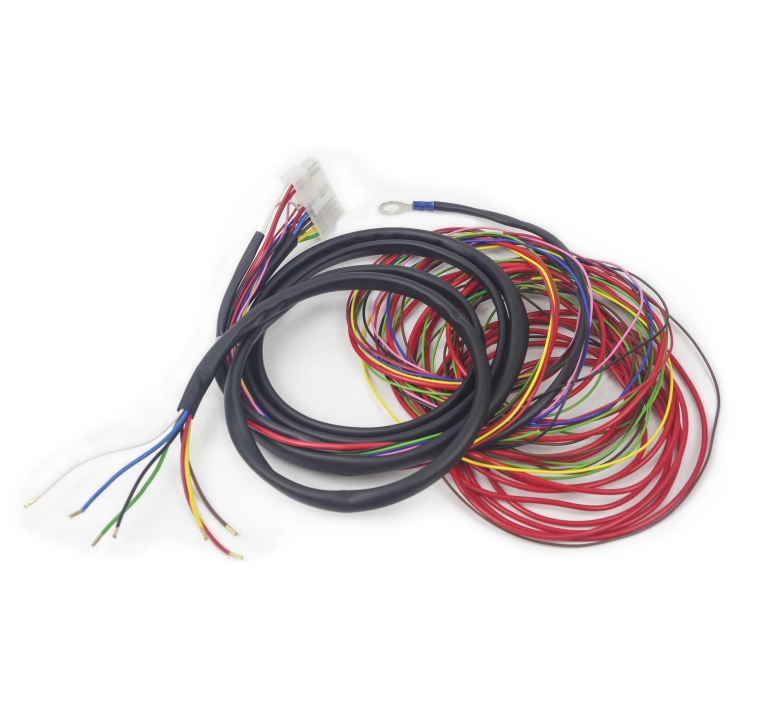

Wiązka haka z modułem 7-pin SMART CONNECT MH-7s

Opis wszystkich modułów oświetlenia przyczepy serii Smart Connect MH-7s, MH-8s, MH-13s

Moduł Smart Connect realizuje wszystkie funkcje sterowania oświetleniem przyczep. W wersjach S dodatkowo posiada funkcję alarmową ALARM INFO ochrony przyczepy dla systemów alarmowych oraz funkcje sterującą  PARK SENSOR czujnikami parkowania.

Moduł Smart Connect jest zaprojektowany do współpracy z każdym typem instalacji nowoczesnych samochodów do współpracy z oświetleniem samochodu zarówno jedno-włóknowym, dwu-włóknowym oraz lampami LED.

Moduł Smart Connect podłączamy do tylnego oświetlenia oświetlenia samochodu bez obawy wykrycia błędu obciążenia dla modułów testujących stan oświetlenia samochodu (test przeciążenia obwodu).

Funkcja - test podłączenia przyczepy

Urządzenie wykrywa podłączenie przyczepy i po tym podłączeniu przeprowadza test wszystkich żarówek zapalając pojedynczo każdą żarówkę w przyczepie.

Funkcja - alarmowa ALARM INFO

W funkcji tej mamy zapewnioną ochronę przyczepy w przypadku próby jej kradzieży. Urządzenie posiada wyjście do sterowania systemem alarmowym samochodu lub monitoringu GPS / GSM. Wyjście ALARM INFO należy podłączyć na przykład do włącznika oświetlenia drzwi lub bagażnika. Po odłączeniu przyczepy jest wystawiany impuls 1 sekundowy masy symulujący zadziałanie włącznika, co spowoduje aktywację systemu alarmowego.

Funkcja - PARK SENSOR

Funkcja ta zapewnia nam współpracę z zainstalowanym ultradźwiękowym czujnikiem cofania. Po podłączeniu przyczepa staje się stałą przeszkodą, więc mamy możliwość blokowania pracy czujników parkowania przy podłączonej przyczepie. Moduł ma wyjście Park Sensor, na którym jest załączona "masa", gdy nie ma podłączonej przyczepy. Do wyjścia Park Sensor należy podłączyć biegun ujemny zasilania centrali czujnika parkowania.

Funkcja - Sterowanie lewy światłem pozycyjnym

Funkcja ta jest przeznaczona dla jedno-włóknowych żarówek realizujących jednocześnie funkcje pozycji i światła przeciwmgielnego (rysunek 1) lub pozycji i stopu (rysunek 2).

Schemat podłączenia dla jednowłóknowej żarówki realizującej funkcje światła pozycyjnego i przeciwmgielnego:

Schemat podłączenia dla jednowłóknowej żarówki realizującej funkcje światła pozycyjnego i stopu:

Funkcja - Sterowanie lewym światłem przeciwmgielnym

Funkcja ta zapobiega zjawisku oślepiania kierowcy, światłem przeciwmgielnym samochodu odbijanym od przedniej powierzchni przyczepy. Funkcję tę realizujemy poprzez włączenie przełącznika przeciwmgielnego przez 1 sekundę i następnie wyłączenie jego do pozycji Off wyłączonej. W tym momencie światło przeciwmgielne jest wyłączone na samochodzie a na przyczepie pozostaje włączone do momentu wyłączenia  świateł pozycyjnych.
